紫外测试服务
    发布时间: 2020-04-07 11:11
紫外测试服务

1.服务简介

紫外成像检测是通过接收高压电气设备放电时产生的紫外线,经处理后与可见光影像重叠,显示在仪器屏幕上,以达到确定电晕放电的位置和强度的目的的一种带电检测手段。电力设备在长期运行过程中,因各种原因不可避免的会发生沿面放电现象,因而可能导致电力设施发生故障,严重威胁电力安全运行。采用紫外测试服务可以提前发现设备缺陷,及早处理,不仅确保了变电站电力设备安全运行,也提高了电网的社会经济效益。


2.服务范围

一般检测主要设备范围紫外一般检测是对检测范围内所有设备进行大面积扫描,以发现电晕放电部位。检测范围为所有设备的导电部分和绝缘部分,即所有可能存在电晕放电的目标部位。

精准检测主要设备范围紫外精准检测是指在一般检测之后,对发现存在异常的部位进行精细检测。检测范围为一般检测中发现的所有存在异常的部位。

部分检测对象的目标设备如下表:

检测对象

目标设备

变电站

变压器、变高开关、避雷器、绝缘子、套管、PT、刀闸、地刀、CVT、电力线缆

输电线路/配电线路

绝缘子串、线夹、均压环、导线等




3.检测要求

  • 对所有可能存在电晕放电型缺陷的设备进行检测,对所有存在疑似缺陷的设备每一相进行紫外拍摄;

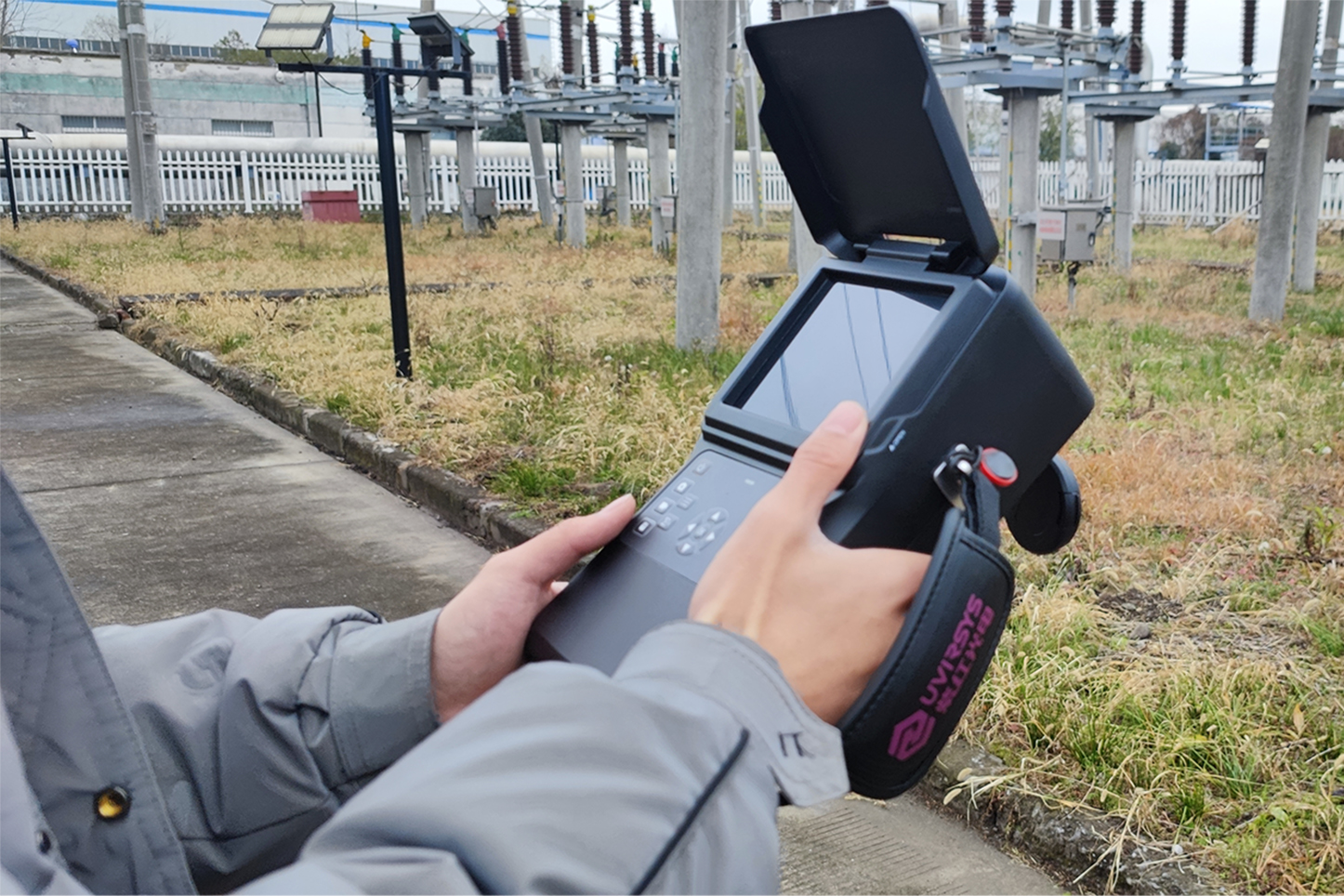

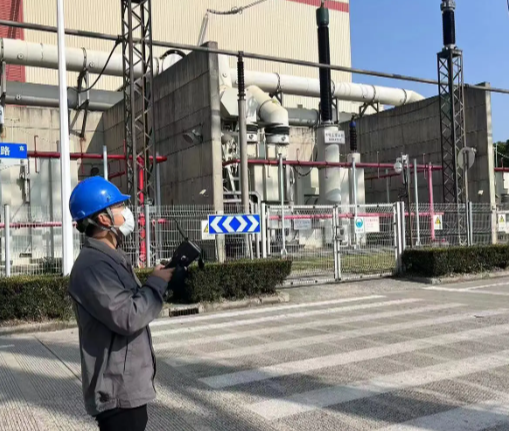

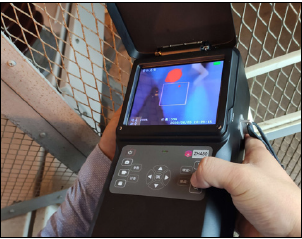

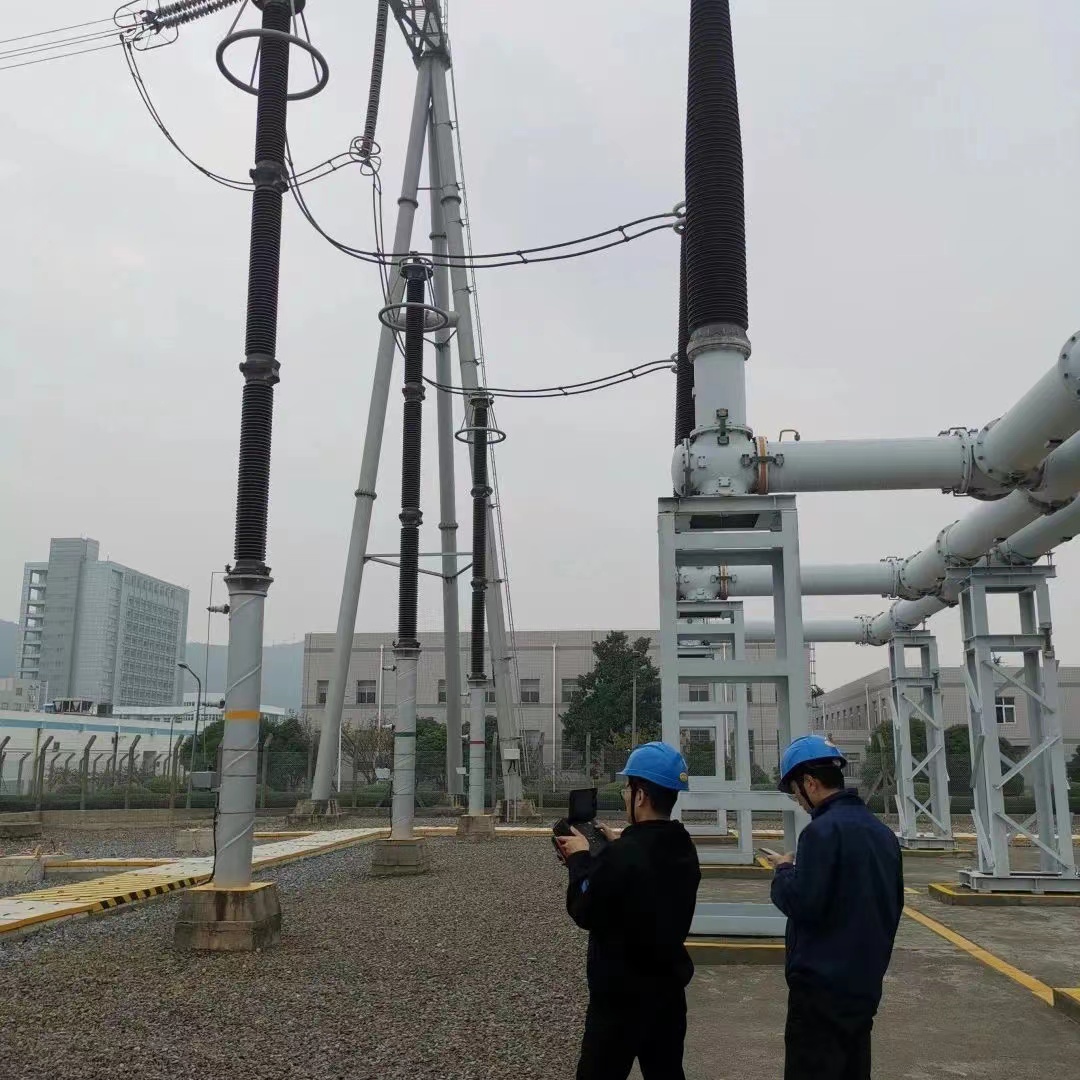

  • 现场进行紫外检测时必须有工作负责人监督,确保现场工作安全,三人1组,1个专职司机,负责将拍摄人员送往距离高压线铁塔附近的地方;1人拍摄紫外放电图片,1人做好对应记录,做好对应;2人结伴,相互照顾,做到拍摄与记录完好对应;

  • 对所有要求设备进行拍摄,拍摄发现放电故障设备时,需要多角度拍摄放电情况,对照分析放电具体元件;

  • 发现严重缺陷时,必须当天上报并作出分析报告;

  • 根据各地区的不同要求,对检测范围进行相应调整。


4.评判标准:

对现场拍摄的紫外放电问题点,依据DL/T345-2019《带电设备紫外诊断应用导则》对电晕放电图像进行分析,找出放电的设备,判定电晕放电情况,低强度放电不影响设备正常运行,需要定期检测关注;中等强度放电可能影响设备正常运行,应增加检测频次,在计划的停电期间进行检修维护;高强度放电会明显影响设备正常运行,或在诊断评估设备缺陷短期内可造成设备或电网事故,应尽快安排停电检修或更换处理,具体判定标准如下表:

待测设备

光子数(min-1

放电等级

带电体

≤8000

低强度放电

8000

中等强度放电

绝缘体

≤8000

低强度放电

1000-8000

中等强度放电

≤1000

高强度放电

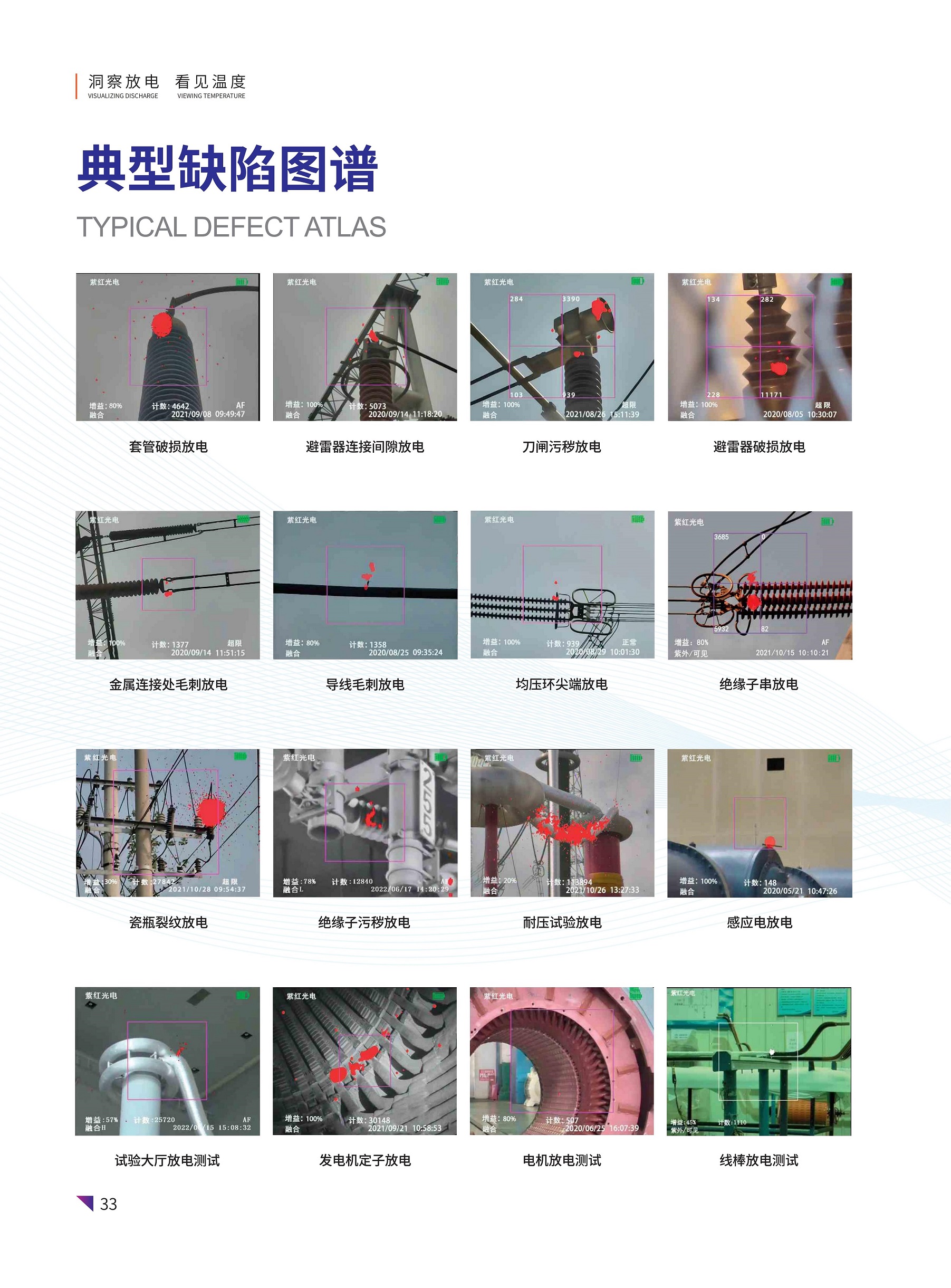

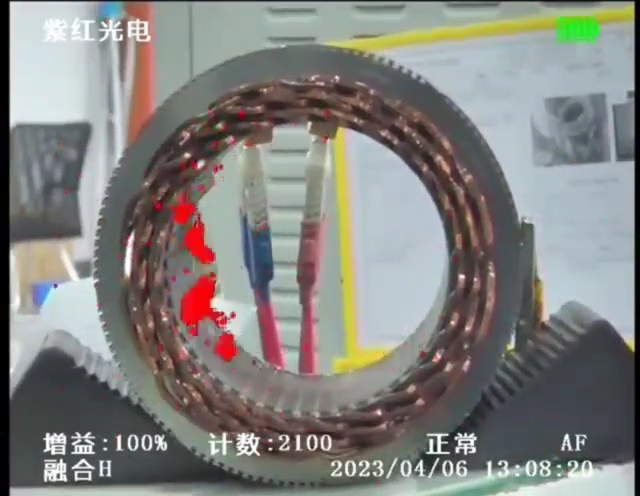

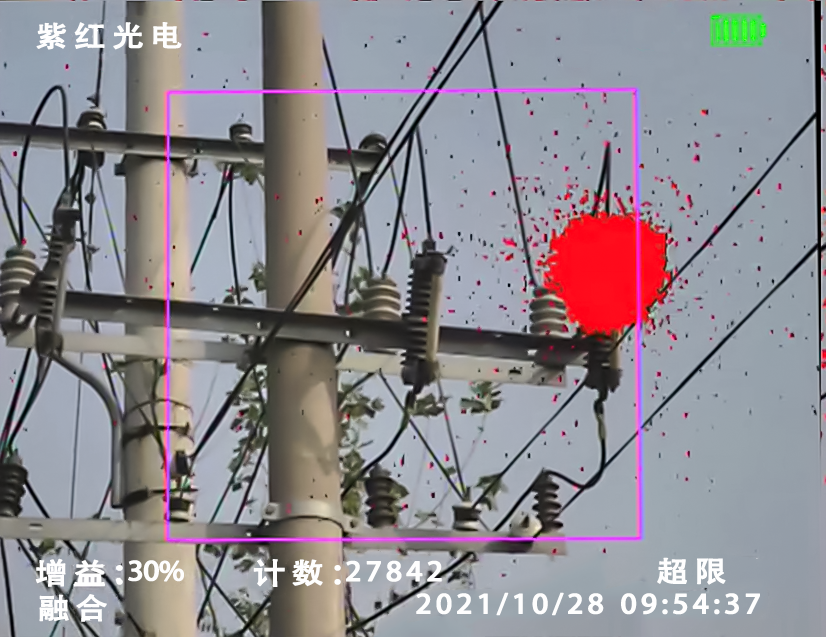

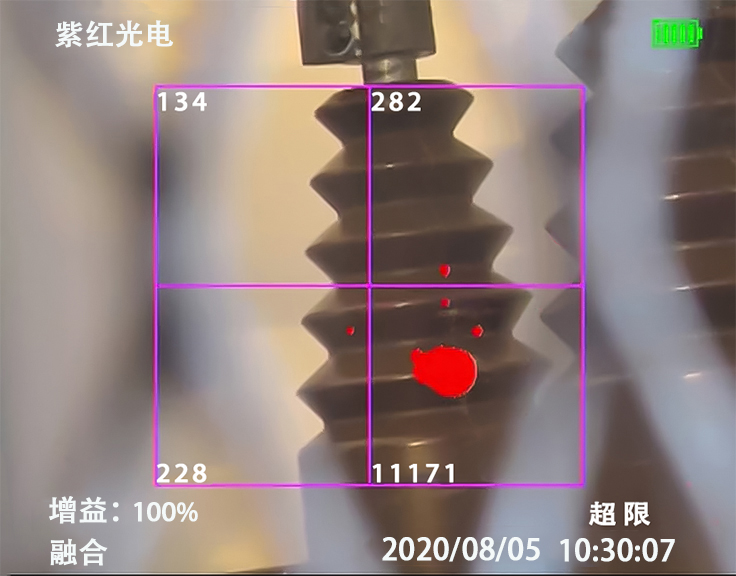

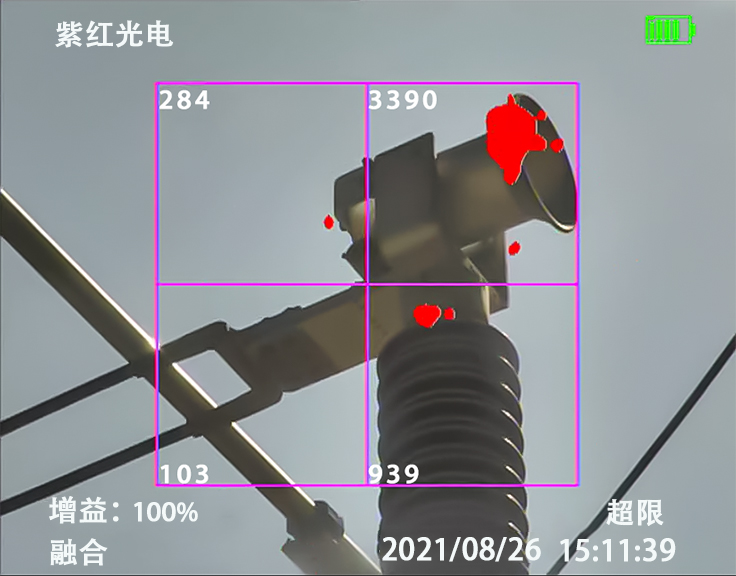

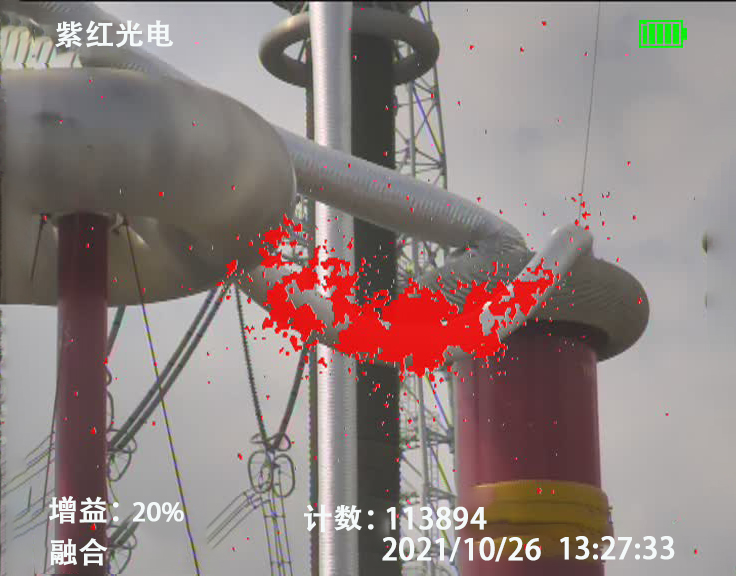

5.经典案例:
