1.服务简介：
热成像检测工作对检测仪的要求很高，使用高端的红外热像仪可以让检测工作事半功倍，但高端的红外热像仪需外国进口且价格非常昂贵，目前各供电公司配备数量非常有限，一般仅用于特殊情况下的检测，使用面窄，效费比差。而大量的日常红外巡检工作由运行人员使用价格稍低一些的低端红外检测仪完成，检测效果较差，由于配备的数量较多，所以总价也很高，因此无论从成本考虑还是从检测效果考虑，目前各供电公司的红外热像仪配置均有很大的改善空间。为使设备正常运转，企业须对设备进行定期检测，以便发现问题及时解决，避免造成损失。红外检测服务就是采用红外热像仪对检测范围内的设备进行红外诊断。
2.服务范围
一般检测主要范围：对变电站内电气设备进行大面积检测，主要针对电流致热型设备。即由于电流效应引起发热的设备。
精确检测主要范围：在严格的检测条件下，对电压致热型和部分电流致热型设备的内部缺陷进行检测，以便对设备的故障进行**判断。主要针对电压致热型设备和综合致热型设备。
连续检测主要范围：在一段时间内连续检测某被测设备，以便观察设备表面温度随负荷电流、持续时间、环境等因素影响的变化趋势，把握缺陷发展的紧急程度。
部分检测对象的目标设备：
检测对象 | 目标设备 |
变电站 | 主变四面主体、油枕、高压侧套管、低压侧套管、35kV套管、中性点、中性点避雷器；电流互感器、电压互感器、耦合电容器、避雷器、电缆等。 |
输电线路/配电线路 | 绝缘子串、线夹、均压环、导线等 |
3.检测要求
选取合适角度拍摄，确保被测目标无遮挡，保持法线位置进行拍摄；

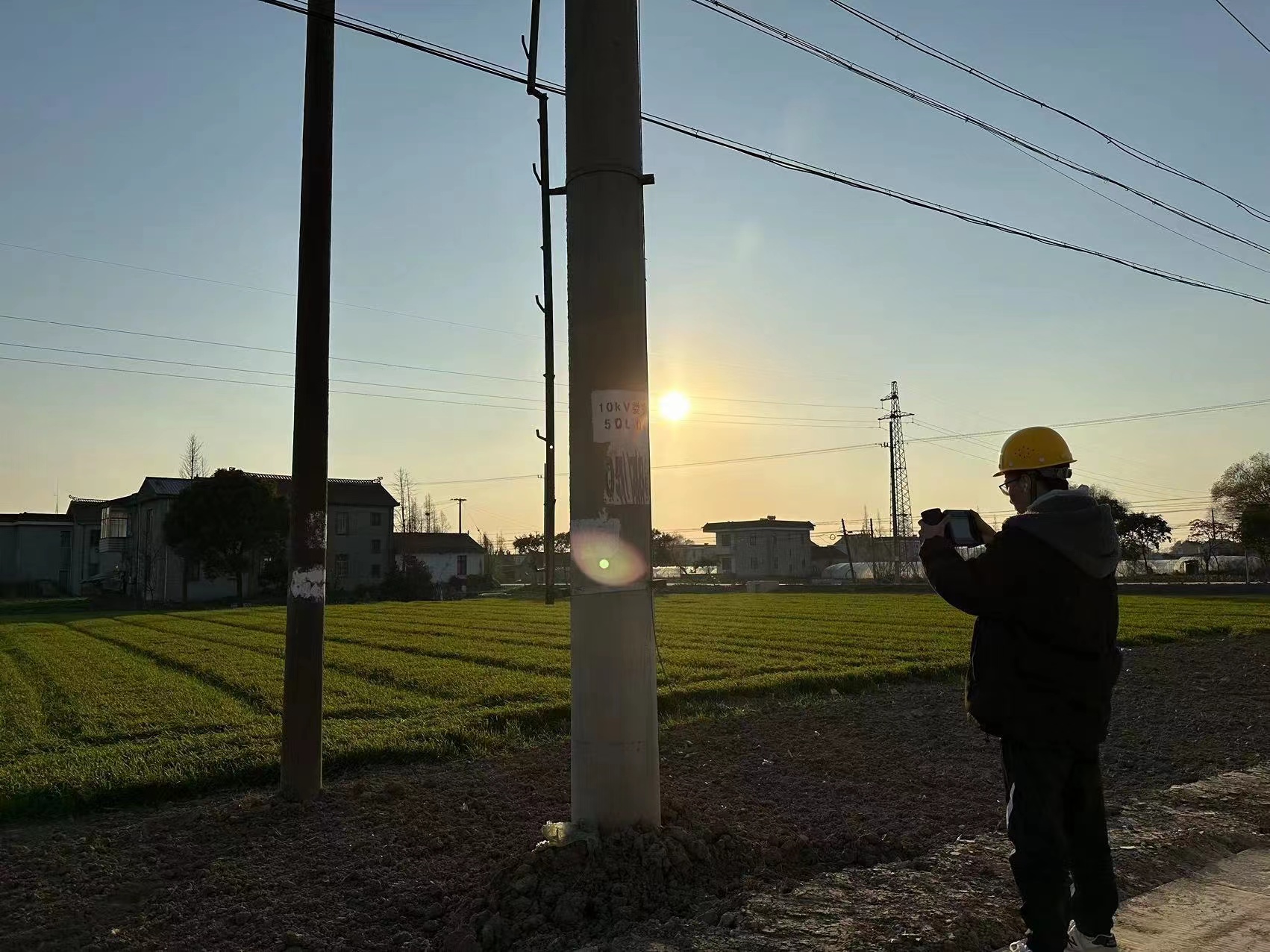

红外拍摄以组为工作单位，每组三个人，一个拍摄人员、一个配合人员、一个安全负责人，相互照顾，做到拍摄与记录完好对应；
无疑似缺陷的设备时，选择*佳角度对ABC单相分别进行红外拍摄；
发现疑似缺陷的设备时，进行多角度红外拍摄，同时可见光角度与红外一一对应，并根据现场情况选用12°或7°镜头进行局部放大拍摄；
在保证被测目标图像完整的前提下，尽可能的靠近拍摄，以使被测目标充满整个图像；
发现严重缺陷时，必须当天上报并作出分析报告；
根据各地区的不同要求，对检测范围进行相应调整。
4.评判标准：
对现场发现的红外温度异常点，按DL/T664-2016《带电设备红外诊断应用规范》对红外热线图进行分析，找出发热的设备，判断温度异常情况。对于电流致热型设备缺陷，一般缺陷不影响设备正常运行，需要定期检测关注；严重缺陷可能影响设备正常运行，应增加检测频次，在计划的停电期间进行检修维护；紧急缺陷会明显影响设备正常运行，或在诊断评估设备缺陷短期内可造成设备或电网事故，应尽快安排停电检修或更换处理。对于电压致热型设备的缺陷宜纳入严重及以上缺陷处理程序管理。电流致热型设备缺陷具体判定标准如下表：
缺陷性质 | 判定标准 |
一般缺陷 | δ≥35%但热点温度未达到严重缺陷温度值 |
严重缺陷 | 80℃≤热点温度≤110℃或δ>80% 但热点温度未达紧急缺温度值 |
紧急缺陷 | 热点温度＞110℃或δ≥95% 且热点温度>80℃ |

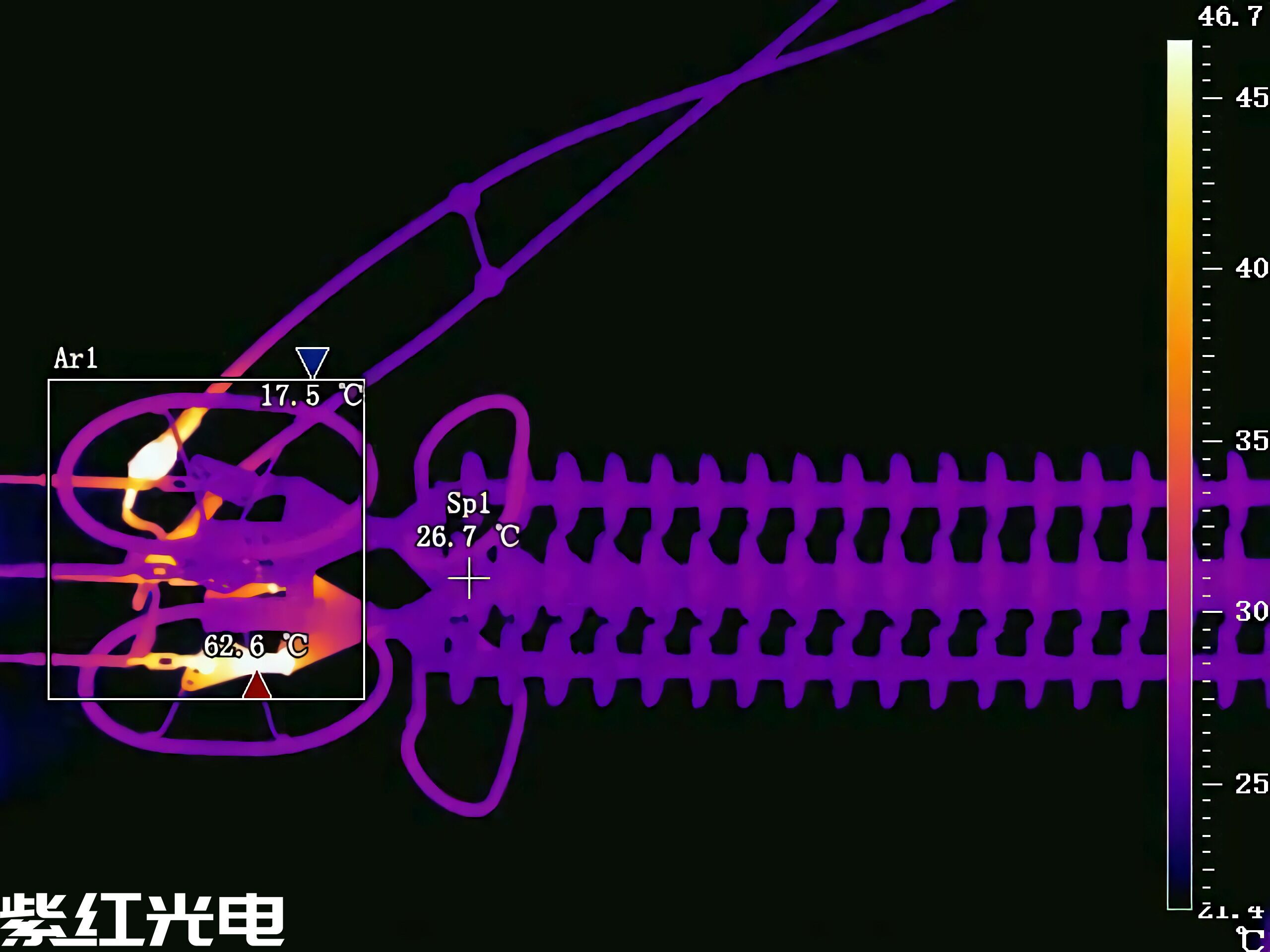

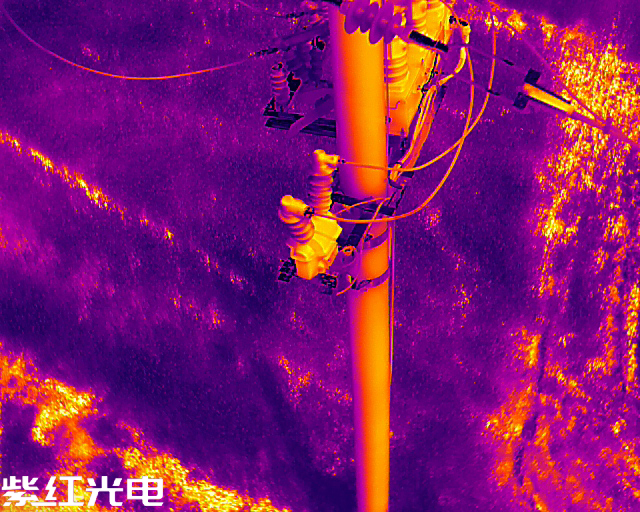

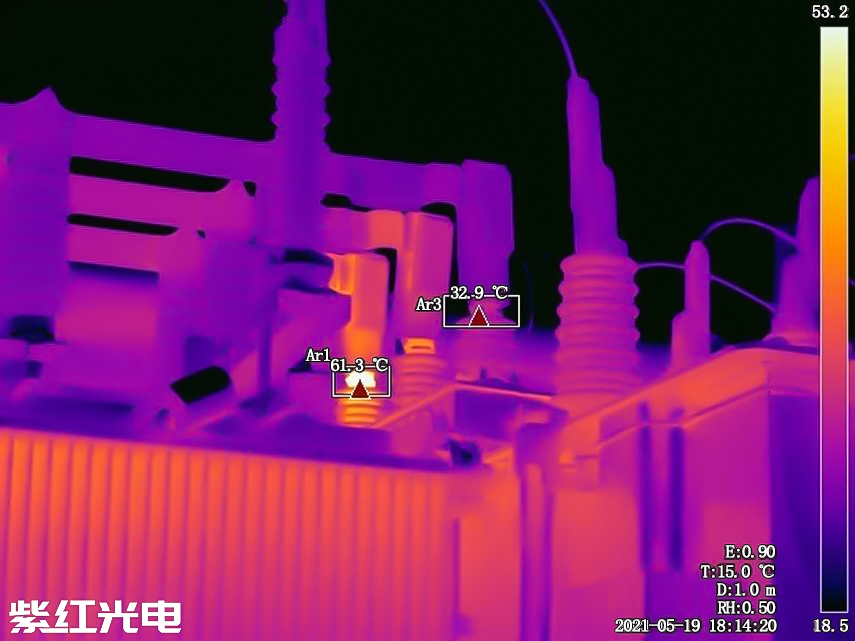

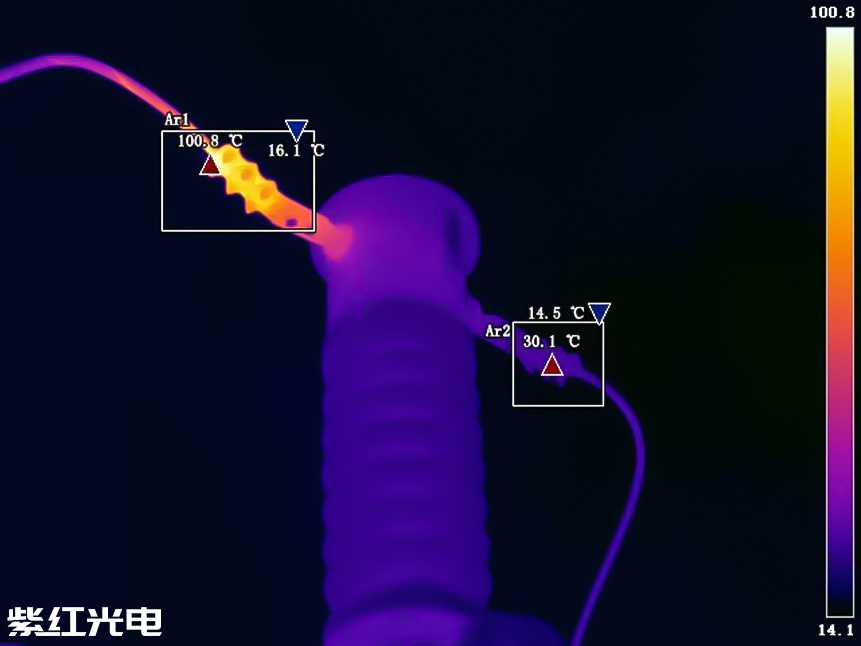

5.现场示例:
